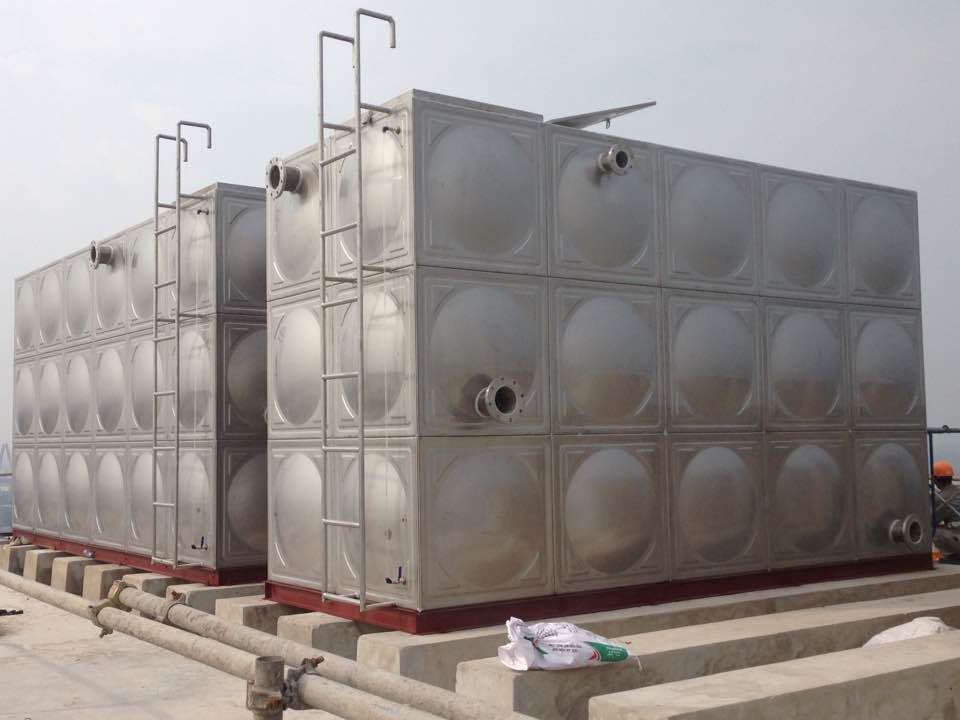

Tấm panel module inox quyết định trực tiếp đến độ kín khít, tính thẩm mỹ và tuổi thọ tổng thể của bể nước lắp ghép công nghiệp. Để đáp ứng áp lực nước thủy tĩnh lớn bên trong, các tấm inox phẳng thông thường sẽ được đưa qua máy ép thủy lực định hình để tạo gân tăng cứng trước khi ghép nối thành bể hoàn chỉnh. Tại các xưởng sản xuất chuyên dụng như Inox Thiên Á, quy trình chế tạo tấm panel luôn tuân thủ nghiêm ngặt các tiêu chuẩn cơ khí để đảm bảo độ bền tối đa. Dưới đây là phân tích chi tiết về cấu tạo của tấm panel inox.
1. Vật liệu chế tạo tấm panel

Tấm panel bể lắp ghép chủ yếu được sản xuất từ hai mác thép không gỉ tiêu chuẩn:
- Inox SUS 304: Là vật liệu phổ biến nhất, đáp ứng các tiêu chuẩn vệ sinh an toàn cho bể chứa nước sinh hoạt, nước ăn uống và hệ thống PCCC trong điều kiện môi trường bình thường.
- Inox SUS 316: Chứa thêm thành phần Molypden giúp tăng cường khả năng chống ăn mòn hóa học, chống rỗ bề mặt. Thường được sử dụng cho vùng ven biển chịu ảnh hưởng của hơi mặn hoặc bể chứa nước cấp công nghiệp có tính ăn mòn cao.
2. Thiết kế dập gân tăng cứng hình cầu
Đặc điểm nhận diện quan trọng nhất của tấm panel lắp ghép là phần tâm được dập lồi (dạng hình cầu tròn hoặc vòm cung):
- Tăng mô men uốn: Quá trình dập định hình mặt lồi giúp tăng độ cứng vững của tấm kim loại lên nhiều lần so với một tấm inox phẳng cùng độ dày.
- Phân tán lực thủy tĩnh: Khi bể đầy nước, áp lực chất lỏng tác động đều lên bề mặt hình vòm, lực được truyền dàn trải ra bốn cạnh mép thay vì tập trung làm biến dạng tâm tấm panel.
- Tiết kiệm vật tư: Nhờ cấu trúc dập gân chịu lực, nhà sản xuất có thể tối ưu độ dày inox mà vẫn đảm bảo an toàn kết cấu, giúp giảm đáng kể trọng lượng và chi phí bể.
3. Kích thước và phân loại tấm panel theo vị trí

Các tấm panel thường được sản xuất theo ba kích thước tiêu chuẩn: 1 x 1m, 1 x 0.5m và 0.5 x 0.5m. Tùy theo vị trí lắp đặt trên bể, chúng được chia thành các nhóm:
- Panel đáy (Bottom Panel): Nằm phẳng dưới đáy bể, chịu toàn bộ tải trọng của cột nước bên trên, thường có độ dày lớn nhất và được thiết kế thêm các rãnh xả đáy để thuận tiện thoát cặn.
- Panel thành bể (Side Panel): Chịu áp lực đẩy ngang từ nước. Độ dày của panel thành bể giảm dần từ tầng đáy lên tầng đỉnh (tầng 1 chịu áp lực lớn nhất cần inox dày nhất, tầng trên cùng mỏng hơn).
- Panel nắp bể (Roof Panel): Nằm ở mặt trên cùng, chủ yếu chịu tải trọng bản thân và ngăn bụi bẩn, côn trùng, do đó có độ dày mỏng nhất trong toàn bộ hệ thống.
Tóm tắt cấu tạo và phân loại tấm panel module inox
| Hạng mục cấu tạo | Đặc tính kỹ thuật & Quy cách | Giá trị chịu lực tối giản |
|---|---|---|
| Mác thép chế tạo | Inox SUS 304 (sinh hoạt, PCCC); Inox SUS 316 (hơi mặn ven biển, hóa chất ăn mòn). | Chống ăn mòn hóa học, chuẩn vệ sinh an toàn. |
| Gân dập hình cầu | Tâm dập lồi dạng hình cầu hoặc vòm cung bằng máy ép thủy lực. | Tăng mô men uốn, phân tán áp lực thủy tĩnh. |
| Phân loại theo vị trí | Kích thước 1 x 1m, 1 x 0.5m, 0.5 x 0.5m gồm: Bottom Panel, Side Panel, Roof Panel. | Độ dày giảm dần từ đáy lên đỉnh, tối ưu chi phí. |
Kết luận
Cấu tạo của tấm panel bể nước lắp ghép inox kết hợp giữa vật liệu inox chống ăn mòn và thiết kế dập nổi hình cầu chịu lực. Nắm rõ đặc điểm kỹ thuật của từng loại panel giúp chủ đầu tư dễ dàng nghiệm thu chất lượng công trình, đồng thời đảm bảo hệ thống bể chứa luôn vận hành an toàn, bền bỉ và không rò rỉ theo thời gian.
